Противотанковое управляемое вооружение отвечает современным требованиям

Категория: ВПК

ПТУР

Противотанковое управляемое вооружение (ПТУР) было поставлено на вооружение для замены полевых противотанковых пушек, которые отличались очень большим весом и недостаточной огневой мощью для уничтожения тяжелых танков.

Первое поколение ПТУР характеризовалось использованием ручной системы наведения в пределах прямой видимости, недостатками которой была недостаточная дальность, использование единственной разновидности противотанковой кумулятивной боеголовки и наличие лишь дневного прицела.

Второе поколение ПТУР в отличие от первого отличалось использованием полуавтоматической системы управления. Задача оператора сводилась к наведению на цель прицела до поражения ее ракетой. Помимо этого такие системы обладали большей надежностью и имели усиленную боевую часть и пробивную способность.

Современная противотанковая система управляемого вооружения оснащается дневным прицелом, включая тепловизоры. Тепловизоры позволяют обнаруживать цели, идентифицировать и поражать их практически при любых погодных условиях и на больших расстояниях. Во многих случаях прицелы дневного и ночного видения могут быть демонтированы с пусковой установки для выполнения боевых задач наблюдения на поле боя.

Противотанковые системы управляемого вооружения находят применение в большинстве стран, а в некоторых на вооружение приняты автоматические противотанковые системы вооружения, такие как система Javelin, выпускаемая фирмами Raytheon и Lockheed Martin.

Израильские силы обороны применяли систему Rafael. Она одновременно выполняет функцию автоматического наведения и открытия огня, а также наблюдения.

На сегодня большинство ведущих армий используют противотанковые системы малого, среднего и дальнего радиуса действия, предназначенные для поражения танков противника и других боевых бронированных машин.

Наряду с противотанковыми системами управляемого вооружения среднего и дальнего радиуса действия во многих армиях применяется противотанковое оружие малого радиуса действия, такие как разработанный в России реактивный гранатомет РПГ-7 и шведское противотанковое безоткатное ружье Carl Gustaf, а также противотанковый комплекс управляемого вооружения LAW производства фирмы Saab Bofors и Eyrs производства концерна MBDA.

Китай

Китай за последние годы добился больших успехов в проектировании, разработке и производстве комплексов противотанкового управляемого вооружения.

Сейчас фирма NORINCO (Китай) предлагает и выступает на рынке с полным семейством ПТУР, которое уже успешно зарекомендовало себя на рынке экспорта.

Старейшим примером такого китайского вооружения является ПТУР Red Arrow 73 (HJ-73), который представляет собой усовершенствованный вариант комплекса 9К11 «Малютка» (Россия).

Первые серийные образцы комплекса Red Arrow 73 были оснащены ручной системой наведения, которая затем была заменена цифровой полуавтоматической системой наведения.

Дополнительно к стандартному носимому варианту этот комплекс также размещался над 73-мм пушкой в БМП WZ501, которая была точной копией российского БМП-1. Совсем недавно этот комплекс противотанкового вооружения Red Arrow 73 стал устанавливаться на башнях других БМП.

Комплекс Red Arrow 73 в течение ряда лет подвергался постоянной модернизации. Использовались новые боеголовки, увеличивалась дальность. Минимальная дальность современных образцов ракет HJ-73B и HJ-73D составляет порядка 500 м. Ракеты оснащены тандемной боеголовкой большего диаметра, способной поражать цели, имеющие динамическую защиту.

На смену комплекса Red Arrow 73 пришла новая разработка - Red Arrow 8, оснащенная полуавтоматической системой наведения. Она поступила на вооружение Народной Освободительной Армии в 1987г. Базовый вариант комплекса Red Arrow 8 устанавливается на треноге и может использоваться пехотой.

Первый образец противотанковой ракеты Red Arrow 8 был оснащен одной кумулятивной боеголовкой с максимальной дальностью полета порядка 3000 м.

Спустя несколько лет разработана ракета Red Arrow 8С, вооруженная кумулятивной боеголовкой тандемного типа. Дальность увеличена до 3500 м.

Вариант ракеты Red Arrow 8Е имеет цифровую систему наведения с противотанковой кумулятивной боеголовкой тандемного типа и максимальной дальностью полета 4000 м.

Вариант ракеты Red Arrow 8F оснащен двумя боеголовками кумулятивного и фугасного действия. Она служит для уничтожения бункеров. Максимальная дальность стрельбы — 4000 м, пробивная способность 700 мм железобетона, имеется возможность уничтожения бронетехники.

Вариант ракеты Red Arrow 8FAE предназначен для воздушного взрыва. Она появилась на рынке вместе с новейшим вариантом ракеты Red Arrow 8H c кумулятивной боеголовкой тандемного типа и дальностью полета порядка 4000 м.

Кроме варианта с пусковой установкой на треноге, предусмотрена легкая пусковая установка Red Arrow 8L, которая может вести огонь всеми вариантами ракет Red Arrow 8. Масса установки — 22,2 кг.

Имеется ряд вариантов системы Red Arrow 8 в башенном исполнении, новейший вариант представляет собой комплекс вооружения SW1. Это одноместная башня, вооруженная 30-мм пушкой, спаренным 7,62-мм пулеметом и рядом установок для пуска дымовых гранат с каждой стороны.

Система Red Arrow 8 поставляется на экспорт в ряд стран, включая Бангладеш, а также взята за основу противотанкового управляемого вооружения, разработанного Институтом промышленных систем управления в Пакистане.

Система Red Arrow 9 находится на вооружении более 10 лет и объединена с шасси в модернизированном варианте БТР компактной конфигурации с колесной формулой 4х4.

Система оснащена выдвижной пусковой установкой и комплектуется 4 противотанковыми управляемыми ракетами Red Arrow 9, подготовленными к пуску. Кроме того, внутри БТР уложены 8 дополнительных ракет для автоматического заряжания. Прицельный комплекс дневного/ночного видения расположен между двумя группами ракет.

Ракета Red Arrow 9А характеризуется системой наведения миллиметрового диапазона волн, а система наведения ракеты Red Arrow 9В представляет собой противотанковое управляемое вооружение с наведением по лазерному лучу. Максимальная дальность полета — 5500 м. Ракета снабжена кумулятивной боеголовкой тандемного типа, способной пробивать 320-мм броню под углом падения 67° с динамической защитой.

Кроме того, имеется напольный вариант системы Red Arrow 9, который можно установить на легких боевых машинах, снабженных тепловизорами.

Новейшая разработка противотанкового управляемого вооружения ПТУР известна под названием Red Arrow 10. Она появилась на рынке в наземном и воздушном вариантах пуска. Наземный вариант установки может размещаться на грузовой машине-вездеходе с колесной формулой 6х6 и передним управлением. Машина оснащена гидроприводом, расположенным сзади на платформе. Противотанковое управляемое вооружение содержит 8 ракет Red Arrow 10, готовых к пуску. Комплект датчиков установлен между двумя группами пусковых направляющих для 4-х ракет.

Пусковая установка Red Arrow 10 имеет полуактивную лазерную систему наведения и, как утверждается, ракета обладает максимальной дальностью полета 8 км.

Индия

В течение многих лет Индия выпускала для своей армии зарубежное противотанковое управляемое вооружение по лицензии, включая MBDA MILAN и КОНКУРС (Россия).

Для того чтобы отвечать требованиям армии фирма Bharat Dynamics (Индия) занялась разработкой ПТУР дальнего радиуса действия, известной под названием Nag (Змея). После нескольких лет интенсивной и продолжительной разработки она завершена в начале этого года.

Индийская армия заказала 13 пусковых установок Namica на гусеничном ходу и 443 комплекса противотанкового управляемого вооружения Nag. Комплекс Nag полностью автоматизирован и оснащен кумулятивной боеголовкой тандемного типа с максимальной дальностью стрельбы 6000 м.

Европа

Для выполнения требований французской и германской армий фирма MBDA (ранее Euro-missile) разработала две системы противотанкового управляемого вооружения (ПТУР): MILAN c дальностью полета 2000 м и HOT c дальностью полета 4000 м.

Система MILAN изготовлялась по лицензии в ряде стран, включая Индию, Италию и Великобританию, а 43 страны уже закупили данную систему. При этом было изготовлено свыше 360000 ракет и 10000 пусковых установок.

Продукция выпускается в соответствии с размещенными заказами. Новейший вариант ракеты MILAN 3 имеет максимальную дальность полета 1920 м с кумулятивной боеголовкой тандемного типа.

Фирма MBDA разработала также систему MILAN ADT ER, которая содержит в себе противотанковое управляемое вооружение с расширенными возможностями по дальности. Система MILAN ADT ER оснащена полуавтоматической системой наведения, а ракета с расширенными возможностями полета имеет кумулятивную боеголовку тандемного типа и дальность полета до 3000 м. Главной особенностью установки является возможность ведения огня существующими противотанковыми ракетами MILAN.

Пусковая установка MILAN, изготовленная по современной технологии, уже закуплена ЮАР и, по всей вероятности, Ливией.

Противотанковая система HOT, как правило, устанавливается на гусеничную или колесную платформу и используется французской армией на БТР с колесной формулой 4х4. Система также может применяться для пуска ракет с вертолетов. В настоящее время промышленность выпустила более 90000 ракет.

Противотанковый комплекс управляемого вооружения имеет полуавтоматическую систему наведения, а последняя модель HOT 3 оснащена боеголовкой тандемного типа для поражения целей, оборудованных динамической защитой.

Фирма MBDA также разработала систему HOT/ATLAS, которая может интегрироваться в качестве средства ведения огня, расположенного в задней части легкой машины, например Land Rover.

Комплексы MILAN и HOT предназначены для замены семейства TRIGAT противотанкового управляемого вооружения, которое разрабатывал консорциум EMDG по требованиям Франции, Германии и Великобритании.

Однако разработка такой системы была аннулирована. Великобритания приняла на вооружение комплексы Javelin, выпускаемые фирмой Raytheon/Lockheed Martin, Германия заказала комплексы EuroSpike-LR, а французская армия по-прежнему использует MILAN, хотя замена системы стоит на повестке дня.

Иран

Иранская фирма Aerospace Industries Organization (AIO) является генеральным подрядчиком ракет.

Фирма разработала и запустила в производство полную линейку противотанкового управляемого вооружения на основе зарубежных разработок.

Комплекс Toophan представляет собой противотанковую систему управляемого вооружения с запуском из трубчатой направляющей и оптическим наведением на цель (ПТУР TOW). Максимальная дальность полета 3750 м. Новейший вариант Toophan 2 имеет боеголовку тандемного действия.

Комплекс Saeghe представляет собой противотанковую систему управляемого вооружения с максимальной дальностью полета до 1 км. Новейший вариант комплекса Saeghe 2 обладает такой же дальностью полета, однако снаряжается кумулятивной боеголовкой тандемного типа.

Иран также изготавливает комплексы Towsan и Raad по лицензиям, закупленным у России. Эти разработки идентичны российским разработкам Конкурс 9К113 и Малютка-М 9М14М соответственно. Малютка-М 9М14М оборудована ручной системой наведения. Максимальная дальность полета — 3000 м. Вооружена боеголовкой кумулятивного типа.

Новейшая модель I-Raad отличается усовершенствованной пусковой установкой, оснащенной полуавтоматической системой наведения. Модель противотанковой системы управляемого вооружения I-Raad-T обладает кумулятивной боеголовкой тандемного типа.

Израиль

На протяжении нескольких лет фирме Rafael Advanced Defense System (Израиль) удалось заполнить широкую нишу рынка противотанкового управляемого вооружения.

Все семейство противотанкового управляемого вооружения состоит из управляемого комплекса среднего радиуса действия — Spike Medium Range, дальнего радиуса действия - Spike Long Range и сверхдальнего радиуса действия - Spike Extended Range соответственно. Общий объем продаж комплексов Spike достиг в настоящее время более 1 миллиарда долларов США. Каждый размещенный заказ содержит порядка 13000 шт.

Фирма заключила лицензионные соглашения c Германией, Сингапуром и Испанией.

Дополнительно к оснащению комплексами Spike своих сил обороны они проданы ряду стран, включая Чили, Чехию, Финляндию, Германию, Италию, Латвию, Нидерланды, Польшу, Румынию, Словению, Сингапур и Испанию.

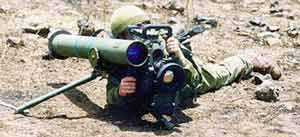

Комплекс Spike-MR обеспечивает дальность полета ракет 2500 м, Spike-LR – 4000 м и Spike-ER - 8000 м (максимум) , причем последние используются, как правило, на самолетах.

Помимо оснащения кумулятивной боеголовкой тандемного типа ракета Spike-ER может использовать ракеты, объединяющие свойства кумулятивной, фугасной и осколочной боеголовки (PBF).Такие боеголовки оптимизированы для использования против бункерных укреплений и других целей на поле боя.

Германия разместила заказ на поставку 311 комплексов противотанкового управляемого вооружения Spike-LR для новой БМП Puma, а также для пехотных подразделений и специальных операций. Стоимость заказа 50 миллионов долларов США.

Россия

В последние годы Российская оборонная промышленность пережила нелегкие времена, однако она по-прежнему выходит на мировой рынок с самой широкой номенклатурой изделий противотанкового управляемого вооружения, особенно наземного применения.

Завершена разработка противотанкового управляемого вооружения дальнего радиуса действия изделия «Хризантема», выполненного КБМ (г. Коломна, Россия). В настоящее время организовано мелкосерийное производство этого изделия для российской армии. Система установлена на шасси гусеничной БМП-3 с двумя ракетами дальностью стрельбы 6000 м, в положении, готовом для пуска.

Устаревшая система Конкурс 9К113 (разработка КБП г. Тула) с дальностью действия 4000 м также имеется на рынке вооружения, однако, основное внимание уделяется выпуску более эффективной системы «Корнет» того же производителя.

Данная система противотанкового вооружения с управлением по лазеру устанавливается на треноге. Дальность действия — 5500 м. Оснащена тандемной боеголовкой кумулятивного действия или боеголовкой создания вакуумного разряжения.

Система «Корнет» может быть установлена на гусеничной платформе или быть частью пакета модернизации для машин, например БМП-2. Помимо использования системы в российской армии, «Корнет-Е» экспортировался в ряд стран, включая Грецию, Сирию и ОАЭ.

Швеция

Противотанковая система управляемого вооружения под названием BILL выпускалась фирмой Saab Bofors Dynamics (Швеция). Она представляла собой первый образец выносного оружия атакующего типа, которая была разработана и использовалась на практике.

Система поставлялась на экспорт в такие страны как Австрия и Бразилия, а также в Эстонию, куда поступила небольшая партия, взятая со складов шведской армии.

BILL имеет полуавтоматическую систему наведения с максимальной дальностью 2200 м и оснащена одинарной боеголовкой кумулятивного типа, которая может поражать наиболее уязвимые верхние поверхности ББМ.

С появлением динамической защиты фирма Saab разработала систему BILL 2, и с начала 1996г. в шведской армии было принято решение, что все будущие поставки должны быть только этой модели. Первые поставки были получены шведской армией в 1999г.

В системе BILL 2 используется аналогичная BILL пусковая труба, дневной прицел и тренога. Она также оснащена полуавтоматической системой наведения и двумя боеголовками атакующего действия для поражения танков, оборудованных динамической защитой. Первая кумулятивная боеголовка имеет диаметр 80 мм, а вторая — диаметр 102 мм.

Ракета также оснащена взрывателем со спаренным датчиком приближения и взрывателем ударного действия. Наводчик может воспользоваться тремя режимами: основной режим наводки на цель, режим наводки на небронированную цель и режим наведения на цель в незащищенном пространстве.

Пусковая установка BILL 2 может быть также оснащена системой теплового наведения с использованием тепловизора третьего поколения BORC.

CША

Противотанковое управляемое вооружение Javelin производства фирмы Raytheon/Lockheed Martin пришло на смену находящемуся на вооружении противотанковому управляемому комплексу Dragon производства фирмы McDonnel Douglas. Большой интерес к системе проявляют зарубежные заказчики, например Австралия, Чехия, Ирландия, Литва, Иордания, Новая Зеландия, Норвегия, Оман, Тайвань, Объединенные Арабские Эмираты и Великобритания.

Система широко использовалась в боевых действиях в Ираке, а совсем недавно - в Афганистане.

Система Javelin относится к автоматической противотанковой системе и оснащена кумулятивной боеголовкой тандемного типа при максимальной дальности полета порядка 2200 м. Причем фактически во время боевых операций указанная дальность была превышена.

Система Javelin состоит из пускового блока управления со встроенным дневным/тепловизионным прицельным комплексом и ракетой, заряженной в пусковую трубу. Ракета оснащена инфракрасным устройством самонаведения и оператор может выбирать режимы атаки с воздуха (навесной огонь) или непосредственного огня (прямой наводкой).

Комплекс противотанкового вооружения управляемого по проводам (Tube optically wire-guided, TOW) разработан в конце 1960г и поступил на вооружение армии США в 1970г. Он широко применялся в различных конфигурациях разработок воздушного и наземного базирования. Наземный вариант системы включает в себя установленный на треноге пехотный вариант, а также вариант системы, установленной на бронированной машине Humvee.

В армии США используется спаренная пусковая установка с управляемыми ракетами. Размещена на левой стороне башни. Противотанковая машина М1134 на базе БМП Striker имеет установленную на крыше пусковую установку с двумя противотанковыми управляемыми ракетами Применено оптическое наведение на цель с ракетами, готовыми к пуску. Другие 10 ракет размещены внутри машины.

Промышленность выпустила более 660000 таких противотанковых ракет, которые непрерывно модернизируются. Сейчас на рынке представлены противотанковые ракеты TOW-2A, оснащенные кумулятивной боеголовкой тандемного действия, а также TOW-2B OTA c двумя управляемыми ракетами с ударным ядром.

Кроме того, выпускается противотанковая ракета TOW BLAAM для поражения бункеров, легкой брони и кирпичной кладки. В новейшем варианте ракета управляется без проводов и имеет дальность до 4500 м.

Армия США использует ряд перспективных моделей для замены противотанковых ракет TOW, включая ракеты производства фирмы Lockheed Martin и системы управления огнем LOSAT, а совсем недавно применены ракеты JCM. Тем не менее, противотанковые ракеты TOW будут оставаться на вооружении армии США и корпуса морской пехоты США в течение нескольких лет.

Противотанковое управляемое ракетное вооружение Hellfire производства фирмы Lockheed Martin широко применяется в авиации. Рынок наземного оборудования уже представлен несколькими машинами с установленным ракетным вооружением, но сделки и продажи пока отсутствуют.

Новые боеголовки

В течение многих лет противотанковое ракетное управляемое вооружение оснащалось одной кумулятивное боеголовкой, которая в зависимости от калибра могла поражать большинство ББМ, защищенных обычной стальной броней.

Внедрение динамической защиты повысило живучесть танков и, как результат, для их уничтожения стали использовать ракеты с кумулятивными головками тандемного типа.

Первая кумулятивная боеголовка малой мощности активирует динамическую защиту и очищает путь для основной кумулятивной боеголовки большего калибра и большей мощности, которая пробивает основную броню танка.

Российская армия использовала значительное количество противотанковых управляемых ракет в Афганистане, однако, кумулятивные боеголовки предназначались для поражения танков, и оказались малоэффективными против бункеров, пещер и других боевых целей.

В результате разработок и испытаний появились боеголовки для создания избыточного давления, которые оказались весьма эффективными во время проведения боевых операций в условиях города.

Сегодня большая часть российского противотанкового управляемого вооружения предусматривают вариант кумулятивной боеголовки тандемного типа или вариант боеголовки для создания избыточного давления. Многие из заказчиков также идут по этому же пути.

Ряд стран разработал и использует гусеничные и колесные ББМ, оснащенные противотанковым управляемым оружием для обеспечения возможности поражения танков на большом расстоянии. В качестве такой платформы может выступать бронированная машина VAB c колесной формулой 4х4. Машина выпускается фирмой Renault Trucks Defence для французской армии и вооружена противотанковой системой управляемого вооружения ПТУР HOT, готовой к пуску.

Другие страны также пополнили основное вооружение ББМ противотанковым управляемым оружием. Так например российская БМП-1 дополнительно к 73-мм пушке и 7,62-мм спаренному пулемету содержит рельсовую пусковую установку для противотанкового управляемого вооружения АТ-3 «Малютка», а более новая БМП-2 имеет систему АТ-5 «Конкурс 9К113» установленную на крыше машины.

Германская армия должна получить 405 единиц БМП Puma, оснащенных башнями с дистанционным управлением, вооруженными 30-мм пушкой и 5.56-мм пулеметом. Часть парка будут иметь на вооружении спаренную пусковую установку, расположенную на левой стороне башни для двух систем противотанкового управляемого вооружения дальнего радиуса действия Euro-Spike.

Ряд стран в настоящее время задействует крупные парки колесных ББМ, которые часто оснащены боевыми модулями с дистанционным управлением, на вооружении которых имеется 7,62-мм или 12,7-мм пулеметы, либо 40-мм автоматические гранатометы.

Боевой модуль c дистанционным управлением Protector, выпускаемый фирмой Kongsberg (Норвегия) испытан с ПТУР Javelin, изготовленным фирмой Raytheon/Lockheed Martin. В конце 2008г фирма Thales (Великобритания) испытала боевой модуль с противотанковым управляемым вооружением Javelin.

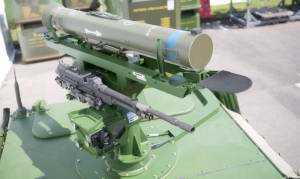

Во Франции дистанционный боевой модуль WASP SAGEM производства фирмы Panhard General Defense для целей испытания был оснащен противотанковой системой управляемого вооружения MILAN ER.

В некоторых странах больше не существует явно выраженной угрозы танков, тем не менее, они используются в большом количестве во многих районах мира, а по этой причине использование противотанковых систем управляемого вооружения будет сохранять свою значимость.

Сегодня танки не являются единственной угрозой на поле боя, а поэтому многие пользователи нуждаются в использовании противотанковых систем управляемого вооружения с альтернативной головкой, с учетом более низкой цены, для использования в районах боевых действий, например Афганистане.

Сергей Вэй
15.11.2009

www.army-guide.com
