Обозначение:

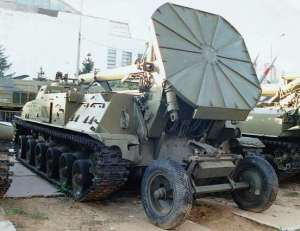

2С4 Тюльпан

Info
Производитель: Уралтрансмаш
Тип продукции: Бронетехника
Имя: Самоходный миномет

В 1971 году разработан и принят на вооружение 240-мм самоходный миномет 2С4 "Тюльпан" (артиллерийская часть 2Б8)

Миномет предназначен для уничтожения прочных сооружений полевого типа, зданий, приспособленных противником для укрытия живой силы и техники, командных пунктов, артиллерийских и ракетных батарей и другой боевой техники, недоступных для настильного огня. Самоходный миномет 2С4 является единственным в мире минометом такого калибра и аналогов не имеет.

В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть 2Б8 введена гидросистема, служащая для: перевода миномета из походного положения в боевое и обратно; вертикального наведения миномета; выведения ствола на линию досылания мины и открывания затвора; подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси; заряжания миномета, закрывания затвора и опускания ствола в казенник.

Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана. Горизонтальное наведение осталось ручным. Установленный на 2С4 дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам - до 30 км/ч. Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие. Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9 650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами. В конце 80-х годов для Тюльпана была разработана управляемая (корректируемая) мина 1К113 Смельчак. Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя.

На расстоянии от 200 до 5 000 м от цели размещается корректировщик с лазерным целеуказателем. Им и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить Смельчаку помеху. Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%. В ходе боевых действий в Афганистане "смельчаки" с первого выстрела попадали во входы пещер, занимаемых душманами. 240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах. Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома. В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54, а ЧССР - восемь установок Тюльпан. В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.

Характеристики:
Свойство Значение
Экипаж
5
Масса, кг
27500
Длина, мм
6454
Ширина, мм
3250
Высота, мм
3200
Калибр основного орудия, мм
240
Калибр вспомогательного орудия, мм
7.62
Угол наведения по горизонтали, градус
82
Угол возвышения, максимум, градусы
80
Угол склонения, минимум, градусы
50
Темп огня, выстрелов в минуту
1
Боекомплект основного орудия, шт.
40
Боекомплект вспомогательного орудия, шт.
1500
Дальность стрельбы, м
19000
Мощность двигателя, л.с.
520
Максимальная скорость по шоссе, км/ч
62.8
Запас хода по шоссе, км
500
Вертикальная стенка, мм
700
Траншея, мм
3000
Глубина водной преграды, преодолеваемой без подготовки,
1
