Обозначение:

Т-72Б Рогатка

Info
Производитель: ОАО Научно-производственная корпорация Уралвагонзавод
Тип продукции: Бронетехника
Имя: Модернизация бронетехники

Огневая мощь

На танке Т-72Б «Рогатка» установлена усовершенствованная пушка 2А46М-5, и боекомплект выстрелов повышенного могущества к ней, устройство для повышения точности стрельбы артиллерийского вооружения. Устройство представляет собой оптико-электронную систему, состоящую из специального приёмоизлучающего блока, устанавливаемого у основания артиллерийского ствола и отражающего зеркала, располагаемого на дульном срезе ствола. По сравнению с пушкой 2А46М точность 2А46М-5 повышена на 15-20%, суммарное рассеивание при стрельбе сходу понизилось в 1,7 раз. Пушка производится на Екатеринбургском артиллерийском заводе №9.

Примененная в устройстве цифровая обработка сигналов обеспечивает измерение необходимых параметров ствола в широком диапазоне помеховых и эксплуатационных воздействий. Измеренные параметры выдаются как поправки в баллистический вычислитель, что обеспечивает повышение точности стрельбы.

Применение устройства позволяет повысить точность попадания при скорострельной стрельбе по цели в несколько раз.

Многоканальный (визирный, дальномерный, тепловизионный каналы и совмещенный с ними канал для наведения управляемых ракет) прицел наводчика «Сосна», производства белорусского ОАО «Пеленг» оснащен тепловизионной камерой второго поколения французского производства CATHERINE фирмы Томсон-CSF. В качестве вспомогательного сохранен прицел наводчика ТПД-К1. Прицел «Сосна» обеспечивает независимую стабилизацию в вертикальной и горизонтальной плоскостях и выработку и ввод в стабилизатор вооружения углов прицеливания и бокового упреждения. Модернизированный прицел обеспечивает эффективное поражение целей на дальности свыше 3000 м, при дальности распознавания цели типа танк с дистанции до 4-5 км. Возможности применения управляемого ракетного оружия также расширены, появилась возможность эффективного применения ТУР в ночных условиях и сходу.

Прицел с тепловизионным каналом установлен вместо устаревшего ночного прицела 1К13-49 с ЭОП, который в составе комплекса 1А40 использовался также для наведения управляемой ракеты. Дальность видения в активном режиме при подсветке цели инфракрасным прожектором составляет не более 1200 м, в пассивном – 500-800 м.

Защита

На танке установлена динамическая защита модульного типа "Реликт" (разработчик - ОАО НИИ Стали). Ее основное отличие от комплекса «Контакт-5» заключается в модульности.

ДЗ модульного типа «Реликт», обладает рядом преимуществ по сравнению с ВДЗ типа «Контакт-5». Модульный универсальный комплекс динамической защиты «Реликт», может быть установлен на любой ранее изготовленный танк (Т-72, Т-80 и пр.) в полевых условиях войсковыми ремонтными подразделениями. Комплекс защиты позволяет повысить уровень защищенности при действии современных средств пора¬жения и обладает более высокой ремонтопригодностью в полевых условиях. Как известно, оборудование танка комплексом «Контакт-5» производится в процессе изготовления танка в заводских условиях, что затрудняет его модернизацию и обслуживание.

С точки зрения производства модульная структура дает возможность изготавливать модули на специализированном производстве, а на корпусе производится только приварка элементов крепления, таким образом, появляется возможность быстро и эффективно привести защиту основной массы отечественных танков к современным требованиям силами предприятий министерства обороны в ходе их планового ремонта. Надо заметить, что эта модернизация должна была производиться еще 10 лет назад, и если с ней будут и дальше затягивать, то отставание защиты отечественных танков, а точнее их основной массы – Т-72Б и Т-80Б от зарубежных ПТС может действительно принять угрожающий характер.

ДЗ модульного типа «Реликт» обеспечивает значительно лучшие показатели по перекрытию защищаемой лобовой проекции башни и корпуса, по сравнению с ДЗ типа «Контакт-5». Кроме того, применение «Реликта» позволит унифицировать по защите все состоящие на вооружении России образцы основных танков – Т-72 и Т-80 (и их модификации). Как известно конструкция ДЗ, применявшаяся на танках типа Т-72Б/Т-90 и Т-80У/УД конструктивно отличалась, что естественно ухудшало унификацию.

Также Т-72Б «Рогатка» оснащен системой электромагнитной защиты, обеспечивающим защиту от противотанковых мин с магнитными взрывателями. Такие мины входят в комплект кассетных боеприпасов, с помощью которых они сбрасываются в район сосредоточения танков или движения танковых колонн. СЭМЗ позволяет танку не дожидаясь инженерного обеспечения быстро преодолевать такие минные поля. Именно для этих целей создан этот комплекс, а не для разминирования, как считают многие, наблюдавшие работу СЭМЗ в реальных условиях. СЭМЗ разработан ОАО НИИ Стали.

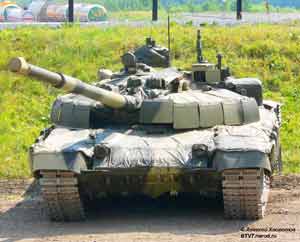

Маскировочный комплект "Накидка" является штатным комплектом танка. Представленный на выставке образец выдержал ходовые испытания в 2000 км, это объясняет его несколько потрепанный вид.

При оснащении танка комплектом “Накидка” вероятность его обнаружения в ближнем ИК-диапазоне дневными и ночными приборами и прицелами, тепловизионными системами и головками самонаведения (ГСН) снижается на 30 проц. В тепловом диапазоне вероятность обнаружения и захвата танка инфракрасными ГСН снижается два-три раза. Резко снижается заметность танка в радиотепловом диапазоне - температура танка с маскировкой и фона практически совпадают. В радиолокационном диапазоне вероятность и дальность обнаружения оснащенного “Накидкой” танка снижется в шесть и более раз.

Принцип действия накидки заключается в следующем. Падающее электромагнит¬ное поле частично отражается поочередно элек¬тропроводящими слоями 1, 2, 3 и поверхностью изделия 6. В результате многократного переотражения с учетом сдвига фаз, обеспечиваемых толщиной диэлектрических прослоек 4, энергия падающего электромагнитного поля преобразуется в электропроводящих слоях 1, 2, 3 в тепло¬вую энергию. Эффект поглощения усиливается за счет проявления резонанса в структуре электропроводящих слоев. Защитная оболочка 5 накидки выполнена неоднородной по электрической толщине с ве¬личиной неоднородностей, соизмеримой с четвертью минимальной длины волны рабочего диапазона, в результате чего обеспечивается радиопоглощение защитной оболочки в коротковолновой части миллиметрового диапазона из-за интерференции падающего поля на неоднородностях.

На модернизированном Т-72Б установлен, уже ставший традиционным КОЭП «Штора», в отличие от Т-90 танк не комплектуется прожекторами-постановщиками помех, которые на Т-90 установлены вместо части контейнеров ВДЗ, тем самым, снижая защиту башни в наиболее опасных направлениях обстрела.

Созданный в конце 80-х годов, комплекс «Штора» обеспечивает предупреждения экипажа о лазерном облучении танка в спектральном диапазоне 0.7-2.5 мкм и обеспечивает постановку активных помех противотанковым комплексам с полуавтоматической системой наведения путем постановки многоспектральных аэрозольных завес, погашающих лазерное излучение.

Однако сейчас этот комплекс не может отвечать поставленным задачам, т.к. спектральный диапазон длин волн, применяемый в настоящее время в дальномерах, составляет 0.63-10,6 мкм (лазеры на эрбии с неодиме с романовским сдвигом, лазеры на двуокиси углерода). Не исключено, что в современном комплексе применен ряд мер исправляющих этот недостаток, однако официально об этом не заявлялось.

Для защиты бортовой и кормовой проекции танк комплектуется бортовыми решетчатыми экранами (РЭ). РЭ не являются новинкой и по принципу действия аналогичны решетчатым экранам, устанавливаемым на танки еще в ходе завершающего этапа Великой Отечественной. Нашли свое применение РЭ и в ходе военных действий в Афганистане и Чечне. РЭ обеспечивают вероятность разрушения БЧ гранат РПГ (ПГ-7, ПГ-9) без формирования кумулятивной струи с вероятностью 0,5...0,65, в других случаях возможно снижение бронепробиваемости на 70-100%.

Принцип действия РЭ. При попадании головной части кумулятивной гранаты между пластинами про¬исходит разрушение или повреждение кумулятивной облицовки боеприпаса, вследствие чего кумулятивный эффект может не проявиться вообще, либо образовавшаяся в этих условиях струя будет обладать низкой пробивной способностью. Возможен случай попадания боеприпаса непосредственно в пластину, тогда имеет место нормальное срабатывание взрывателя и образование кумулятивной струи. Однако, как показывают расчетные и экспериментальные данные, вероятность проявления такого случая низка.

Специалисты отметили явную несочетаемость «Накидки» с бортовыми решетчатыми экранами, которые являются уголковыми отражателями (повышают РЛ заметность, в то время как «Накидка» призвана ее снижать.

Специалисты НИИ Стали так пояснили эту ситуацию:

НИИ Стали предлагал конструкторам несколько вариантов модернизации защиты танка Т-72Б для различных условий его применения. В числе них был вариант с «Накидкой» и специальными бортовыми резинотканевыми экранами, также снижающими РЛ-заметность танка. Этот вариант рассчитывался на применение танка в крупномасштабных военных конфликтах, когда вероятность применение дальней разведки и высокоточного оружия высока.

Вариант с решетками предлагался как простое решение, позволяющее танку быстро адаптироваться к городским условиям боя, когда высока вероятность обстрела танка РПГ с любых курсовых углов, а требования к малозаметности минимальны. Т.е вариант с решетками не предполагает использование с ним «Накидки».

Естественно, объединять эти решения и показывать их единым блоком модернизации было нельзя. Неприемлемы и советы специалистов, предлагающих набросить Накидку на решетчатые экраны. В этом случае решетки перестают работать и становятся обычными взводными экранами, эффективность которых весьма низка.

Подвижность

Новый двигатель В92С2 мощностью 1000 л.с. значительно повысил скорость и маневренность танка на поле боя. Двигатель снабжен турбокомпрессором (ТКР), позволяющим увеличить мощность силовой установки до 30% (по сравнению с существующим) и имеющим выход патрубка турбины в сторону левого борта, а патрубок компрессора - в развал блоков двигателя. Система суфлирования дополнительно снабжена расположенным под воздухоочистителем суфлирующим бачком, сообщенным последовательно с суфлером двигателя. Воздухоочиститель снабжен на выходе овальным патрубком, который соединен с расположенным с ним на общей продольной оси патрубком компрессора ТКР конфузорной воздухопитающей трубой, расположенной в развале блоков двигателя. При этом выпускная трасса является соплом эжектора, а компенсирующее устройство системы выпуска отработавших газов и срез сопла вынесены за пределы моторно-трансмиссионного отсека и расположены на надгусеничной полке.

Кроме основной силовой установки модернизированный танк оснащен и вспомогательной (ВСУ), предназначенной для питания потребителей электроэнергии на стоянке, когда основной двигатель отключен. Это не только значительно снижает потребление ГСМ, но и значительно снижает заметность танка в ИК-диапазоне.

Гусеничный движитель танка также усовершенствован, он содержащем гусеничную ленту, выполненную из штампованных элементов, соединенных между собой параллельными резинометаллическими шарнирами, опорные катки с наружной обрезинкой, поддерживающие катки, ведущие колеса, двускатные направляющие колеса с окнами, штампованные элементы гусеничной ленты в местах контакта с опорными катками выполнены гладкими, торцевые поверхности ободов дисков двускатных направляющих колес снабжены выступами-ледорубами, на участках дисков под ледорубами расположены разомкнутые скошенные ребра жесткости с наибольшей высотой у ступицы.

Подытоживая вышесказанное можно сказать, что «Рогатка» является довольно сбалансированным вариантом глубокой модернизации танка Т-72Б, при проведении которой ликвидируется отставание от современных зарубежных танков по наиболее критическим параметрам. Это, прежде всего, касается системы управления огнем, которая никогда не была сильным местом танков серии Т-72 и отставала по ряду показателей от современных зарубежных и отечественных танков (Т-80Б, Т-80У/УД). Модернизация прицельного комплекса наводчика и оснащения танка современной автоматизированной СУО и модернизированной пушкой значительно расширяет огневые возможности Т-72Б. Динамическая защита «Реликт» по мнению специалистов, обеспечит непоражаемость танка наиболее массовыми современными ПТС. К вопросу снижения заметности также подошли комплексно, что обеспечивает многократное снижение уязвимости танка от ВТО, средств разведки, а также в какой-то мере и от обычных средств поражения. Продемонстрированный на выставке облик модернизированного танка еще не является окончательным, после некоторых доработок и приемки машины документация на серийную модернизацию будет передана заводу.



Включает в себя:
Всего Количество
Реликт (Реактивная динамическая защита)
1
Штора-1 (Система оптикоэлектронного противодействия)
1
В-92С2 (Дизельный двигатель)
1

Т-72Б Рогатка количества:
Страна Количества
Йемен Йемен
31
Уганда Уганда
60
Количества:
91

Последние контракты:
Количества Заказчик Сумма Размещено
(Завершение)
Цена единицы
60
Уганда

Jan 2015
(Dec 2016)

31
Йемен
$31.000.000
Feb 1999
(Sep 2000)
$1,000,000
Средняя цена:
$1,000,000

Все контракты...
