Обозначение:

PCP001/CS/SM1

Info
Производитель: NORINCO - China North Industries Group Corporation - CNGC
Тип продукции: Бронетехника
Имя: Самоходный миномет

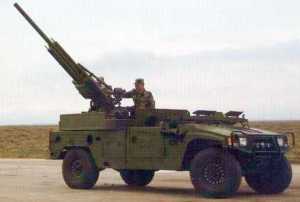

NORINCO представляет 81.2-мм самоходный миномет быстрого развертывания, созданный на основе проверенной в бою 81.2-мм минометной системы Type 99 (W99), которая в свою очередь является аналогом советского миномета 2Б9 Василек. Путем установки 81 мм скорострельного миномета Type 99 на быстрые высокомобильный шасси 4x4, CS/SM1 обеспечивают превосходную летальность и мобильность в быстрых атакующих операциях. Главное назначение 81.2-мм самоходного миномета - подавление и нейтрализация целей, противостоящих мотопехоте. Он также может выстреливать аэрозольные, зажигательные и осветительные снаряды.

Машина представляет собой средство огневой поддержки воздушного десанта.

В качестве базы SM1 использована легкая тактическая машина Dongfeng EQ2050 4x4. Она приводится в движение дизельным двигателем Cummins EQB150-20 мощностью 150 л.с., который производится в Китае по лицензии. Подвеска независимая.

На кормовой площадке шасси располагается верхний станок от штатного лафета для миномета Type 99. Наведение по горизонтали - круговое. Качающаяся часть миномета может наводиться по вертикали в пределах от -1° до +85°. Привода наведения - ручные.

Type 99 - гладкоствольное казнозарядное орудие низкого давления с автоматической перезарядкой. Автоматика оружия основывается на принципе выката подвижных частей под действием возвратно-боевых пружин, сжатых энергией отдачи. Миномет получает боеприпасы из кассет на четыре мины. Максимальная дальность стрельбы миномета - от 6 до 8 км, в зависимости от типа мины и заряда. Кроме того, обеспечивается стрельба прямой наводкой. Для двух типов огня — минометного и прямой наводкой имеются отдельные прицельные устройства.

В боекомплект самоходного миномета входят боеприпасы разного типа. Он совместим со всеми существующими китайскими минами калибра 81,2 мм. Это могут быть осколочные, дымовые, зажигательные, осветительные и другие типы. Для борьбы с бронетехникой предлагается использовать специальный кумулятивный снаряд. Мины перевозятся в укладках в прямоугольных металлических кассетах, по четыре штуки в каждой. Наличие кассет облегчает работу с орудием, а кроме того, упрощает перегрузку боекомплекта из транспортной машины или подачу мин с грунта.

Противооткатные устройства и автоматика поглощают почти весь импульс отдачи. Благодаря этому стрельба осуществляется прямо с колес, без необходимости фиксировать корпус дополнительными средствами.

Подготовка к первому выстрелу осуществляется вручную. В момент выстрела движущиеся части орудия под действием отдачи начинают смещаться назад, сжимая возвратную пружину. При обратном их ходе осуществляется извлечение следующей мины из кассеты с последующей ее подачей в камору ствола. Подобная автоматика позволяет получить техническую скорострельность на уровне 110-120 выстрелов в минуту для одной кассеты. Практический темп стрельбы (с заменой кассет) не превышает 40 выстрелов в минуту.

Машина имеет развитые средства управления стрельбой. В распоряжении наводчика имеется спутниковая навигационная система, сопряженная с устройствами для получения и обработки данных. С помощью такой аппаратуры осуществляется расчет данных для стрельбы.

Расчет машины состоит из четырех человек - водителя, командира, наводчика и заряжающего. Во время движения два члена экипажа располагаются на сиденьях в передней части обитаемого отделения, один из них является водителем. Третий минометчик должен находиться на своем месте, в кормовой части машины рядом с орудием.

Вместе с самоходным минометом SM1 применяется транспортер боеприпасов VPY-001A. Он представляет собой автомобиль Dongfeng EQ2050 с полноценным кузовом. Габариты кузова позволяют разместить в нем до нескольких сотен мин в кассетах. В зависимости от поставленных задач, транспортер может передавать боеприпасы на стоянке или обеспечивать подачу мин прямо на огневой позиции.

В настоящее время машина принята на вооружение НОАК и находится в серийном производстве.

Характеристики:
Свойство Значение
Калибр основного орудия, мм
81.4
Масса, кг
4800
Максимальная скорость по шоссе, км/ч
100
Запас хода по шоссе, км
550
Запас хода по шоссе, км
6200
Угол возвышения, максимум, градусы
85
Угол склонения, минимум, градусы
-1
Угол наведения по горизонтали, градус
360
Темп огня, выстрелов в минуту
4
Длина, мм
4700
Ширина, мм
2100
Высота, мм
1800



PCP001/CS/SM1 количества:
Страна Количества
Китай Китай
100
Количества:
100
