Обозначение:

DANA-M1 CZ

Info
Производитель: EXCALIBUR ARMY spol. s r.o.
Тип продукции: Бронетехника
Имя: Модернизация бронетехники

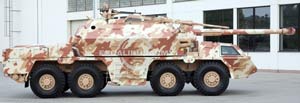

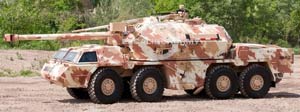

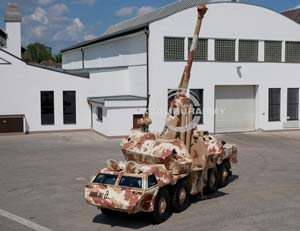

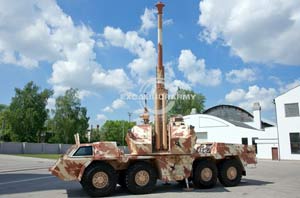

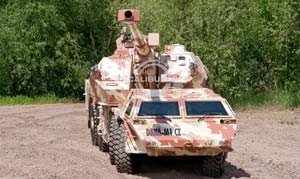

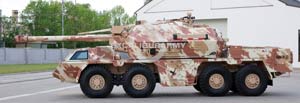

ООО EXCALIBUR ARMY разработало модернизированный вариант самоходных гаубиц DANA 152 мм обр. 77.

Внедренные элементы модернизации преобразовывают это оружие в современную и эффективную систему, сохраняя при этом очень хорошие боевые ​​и эксплуатационные характеристики системы DANA.

DANA М1 CZ характеризуется непревзойденной скоростью стрельбы, более точной стрельбой, отличной маневренностью и надежностью в эксплуатации. Все эти характеристики предопределяют важную роль самоходной гаубицы DANA M1 CZ в современном веке артиллерийской поддержки.

Новая система управления огнем

Решение включает новые мощные системы управления огнем (СУО), позволяющие увеличить боевую эффективность системы при одновременном упрощении её обслуживания. Новые разработанные решения СУО базируются на использовании новейших технологий, что позволяет включить систему DANA М1 CZ в систему C4I

СУО обеспечивает: Максимальную независимость оружия.

  • Минимальное время, необходимое для выхода на огневую позицию и подготовки к открытию огня

  • Повышение точности стрельбы

  • Простое выполнение корректировки огня

  • Упрощенную наводку оружия

  • Запись огневых задач

  • Повышение боевой эффективности, короткий период времени, необходимый для достижения цели с неподготовленных огневых позиций

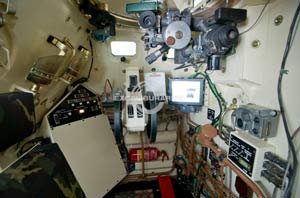

Архитектура системы:

  • Инерциальное навигационное топографическое устройство.

  • Баллистический компьютер артиллериста.

  • Интеллектуальное изображающее устройство у артиллериста.

  • Коммуникационное оборудование

Независимое топографическое устройство механически соединено с осью ствола. Это позволят пропустить отнимающую много времени и сложную топографическую ориентацию оружия. Инерциальное топографическое навигационное устройство постоянно передает текущие данные о положении оружия, об улах наводки и углах при вершине в баллистический компьютер.

Баллистический компьютер является сердцем системы управления огнем и выполняет следующие функции:

  • Управление инерциальным топографическим навигационным устройством с помощью последовательной передачи данных

  • Создает огневые задачи, включая определение боеприпасов и топографическое определение цели

  • Загружает все необходимые данные для расчета огневых позиций

Модернизация шасси

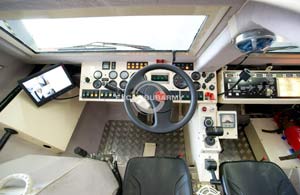

Благодаря модернизации шасси была значительно улучшена управляемость и маневренность транспортного средства. Был изменён рулевой механизм и добавлено новое электронное переключение передач TATRA-NORGEN. Двигатель T3-930 был также существенно модифицирован; были установлены новые турбонагнетатели и промежуточный охладитель, что улучшило протекание крутящего момента и мощность двигателя. Существенно изменилась и кабина. Был улучшен обзор у водителя, изменены механизм рулевого управления и панель управления у водителя. Были установлены новые сиденья и независимое устройство кондиционирования. Машина была также оснащена новой системой освещения, включая систему BLACKOUT и систему камер для улучшения задней видимости.

  • TATRA-NORGREN полуавтоматическая система переключение передач

  • Пуленепробиваемые стекла, улучшение обзора у водителя

  • Освещение транспортного средства - система BLACKOUT

  • Изменение эргономики кабины

  • Моноблок рулевого управления FH + вспомогательный цилиндр второго контура

  • Модификации двигателя: новые турбокомпрессоры; промежуточный охладитель

  • Сцепление 430 SACHS

  • Большая мощность передачи

  • Вспомогательный привод, соединённый с коробкой передач + гидравлический насос + QLS.125

  • Гидравлический насос PARKER для вспомогательной системы управления

  • Автономное отопление и устройство кондиционирования

  • Система камер заднего вида

  • Шины 14 R 20, система центральной подкачки шин
